一、產品概述
局部放電是指在電場的作用下，絕緣系統中只有部分區域發生放電，但沒有貫穿施加電壓導體之間的區域即尚未擊穿，這種現象叫局部放電。
局部放電是絕緣劣化的重要表征現象，是高壓絕緣絕緣故障重要隱患的前期預警信號。及時發現局部放電對高壓電器設備的絕緣故障意義重大，是避免重大事故的重要手段。
高壓開關柜是使用極廣且數量最多的開關設備。是電力系統的重要供配電設備，它的安全可靠運行是基礎。高壓開關柜中引起局部放電的主要原因有：導體、外殼內表面上的金屬突起，常常是由于制造和安裝時造成金屬表面有較尖的毛刺；絕緣介質的缺陷、老化和表面的污穢造成絕緣內部或表面出現局部放電；高壓母線連接處、開關電路觸頭接觸不良或斷路器觸頭接觸不良造成局部放電；高壓設備里的可以移動的金屬微粒，主要在制造、裝配和運行中產生，當靠近高壓導體并未接觸時，就很可能導致放電。
各類絕緣缺陷發展到最終擊穿，釀成事故之前，往往先經過局部放電階段，局部放電的強弱能夠及時反映絕緣狀態，因此通過在線監測局部放電來判斷絕緣狀態是實現開關柜絕緣在線監測和診斷的有效手段。
電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線連接處老化等問題，造成設備過熱甚至出現嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。無線接點測溫裝置將測溫度傳感器安裝到開關柜內的帶電接點觸電上，并以無線傳輸方式將溫度數據上傳至接收端，由接受終端通過液晶顯示，并通過RS485總線將溫度數據上傳至客戶端后臺軟件。當檢測到接點溫度異常時，系統可自動遠程報警，以便及時消除事故隱患。

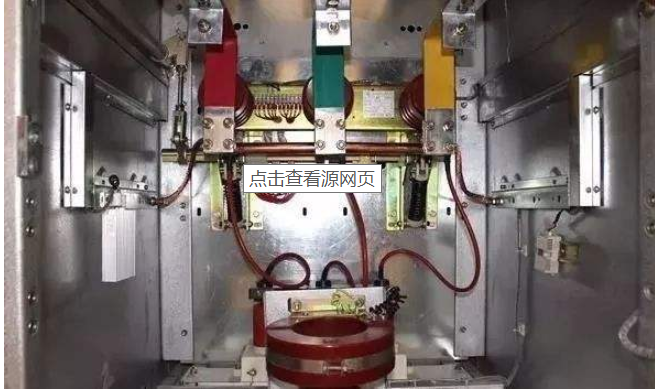

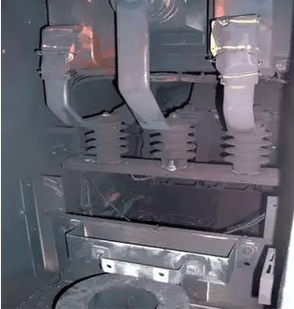

圖1 開關柜內部正常狀態 圖2 開關柜事故照片
二、無線測溫傳感器結構
高壓開關柜發生局部放電時，將會產生納秒級陡度的電流脈沖。激發出頻帶很寬的電磁波。特高頻檢測傳感器（即UHF傳感器）檢測其中的高頻電磁波頻帶在（300MHz-2000MHz），這個頻段可以有效的避開開關柜的電暈干擾、工頻干擾等可靠性高、抗干擾能力強。對各種局部放電類型均比較敏感，靈敏度可到幾個PC。
UHF傳感器采用非接觸式監測，不影響設備的正常運行、安全可靠。我司研發的UHF傳感器采用一體式設計即接收、采集、計算與一體，避免高頻信號傳輸?shù)膿p耗。局放采集裝置采用窄帶濾波技術 、模糊算法、快速傅里葉變換、周期分組、類數據庫匹配等算法可以排除現場各種干擾。
傳感器內部運用DSP芯片完成計算存儲，485總線上送至服務器。如下圖所示：
-1-

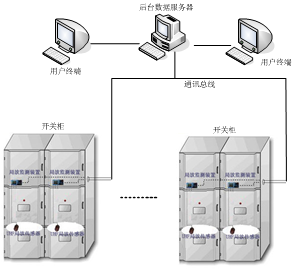

圖1 局放在線監測及測溫裝置系統架構
三、特高頻局放傳感器結構及參數
型特高頻傳感器采用傳感采集一體化的設計，安裝在開關柜內，壁掛式安裝,根據具體情況可以選擇安裝在儀表室、手車室、母線室或者電纜室。傳感器照片如圖2所示。
3.1特高頻傳感器的安裝：
1、從特高頻傳感器的背面向下推，取下傳感器固定背板。

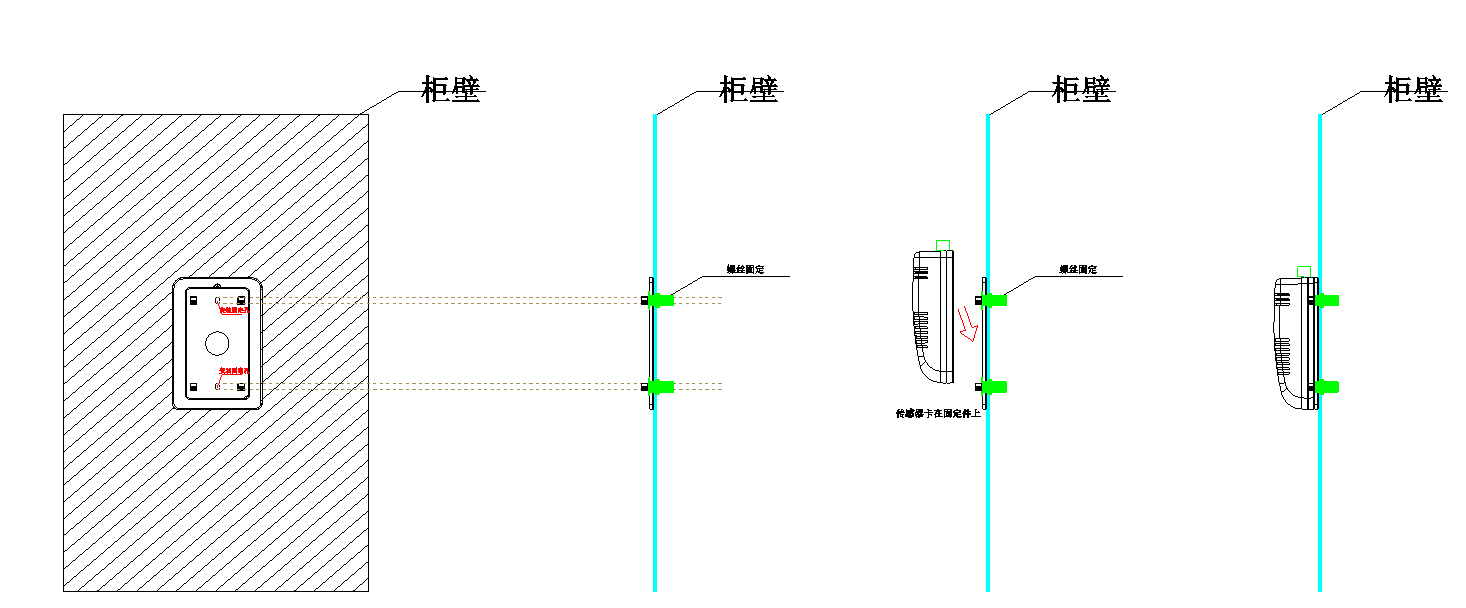

2、按照下圖所示尺寸，在安裝位置打相距81mm的2個5mm孔，用螺絲固定上背板。
3、固定好背板后，把傳感器掛上即可。
圖2 高頻局放傳感器 圖3 傳感器安裝圖示
3.2傳感器技術參數：
1 檢測信號帶寬：300MHz~2000MHz；
2 檢測信號動態范圍：60db
3 檢測靈敏度：-65dbm
4 脈沖的時間分辨率為10μs
5電源電壓：+12VDC
6電源電流：200mA
7工作溫度：-20℃到+75℃
8安裝方式：壁掛式
9外形尺寸：125mm*85mm*40mm
四、無線測溫傳感器參數
4.1觸點測溫單元結構
無線測溫在線檢測裝置由無線測溫接收端、測溫發射模塊、測溫采集接收模塊（已組裝接受端內）及外置天線。
4.2無線溫度傳感器尺寸及參數
安裝尺寸圖：（單位：mm）
尺寸：W 43× L 350 ×H 20
特點及參數
a.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。
b.體內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。
c.內模塊發射距離為20～30米。
d.測溫范圍-55℃～125℃。
e.溫度測量精度： ±1℃。
f.無線觸點測溫范圍：-55℃～＋125℃。
h.溫度測量周期時間：5S。

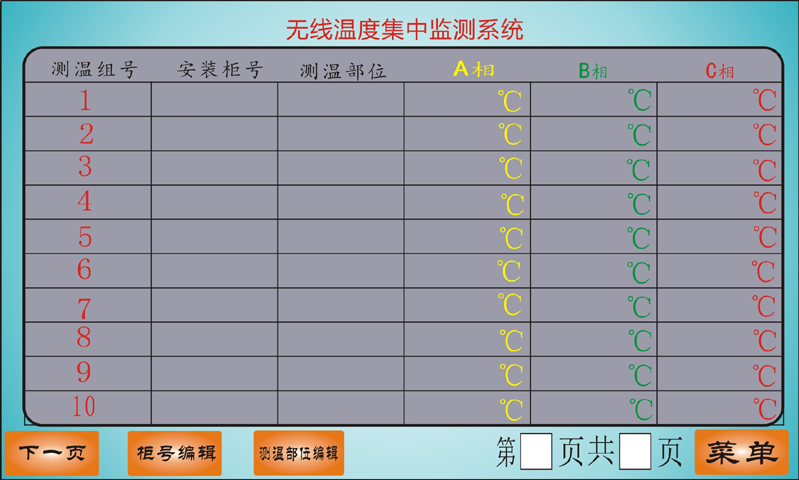

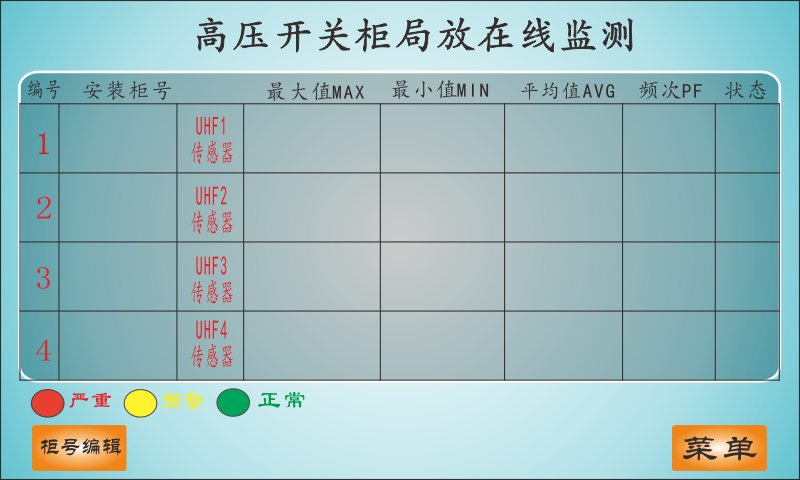

5.4-1裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。
開機主界面如下：
圖 6 設備安裝示意圖
圖7 無線測溫模塊安裝圖
