一、產品簡介
ST-JZC智能電網一體化監測裝置是我公司多年從事電力行業、最新推出的智能化、綜合化、平臺化的產品。將以往分散監測獨立運行的產品，通過集成與模塊化組合形成一個系統監測預警、實現監測、診斷、預警一體化裝置。本產品采用電能質量監測+環境控制與感知+開關柜關鍵器件老化預警監測的架構。三層架構設計避免常規產品一個產品監測一個器件一個量的單一監測。簡化設計、現場維護方便具有實用性強、功能多等優點。
產品采用先進的ARM+DSP組合硬件平臺。即利用ARM的大容量和先進的事件處理能
和DSP的高速數字處理能力。給我們的產品帶來超凡處理速度和準確的判斷能力。產品人機交互界面友好，全中文菜單簡單操作，達到即看即理解即會操作的效果。
二：裝置功能與特點
實時監測開關柜全電能參數監測與測量如：電流、電壓、功率、頻率、相角，實時記錄電能參數告警事件，開關柜環境監測與控制 如：環境溫度、環境濕度、斷路器動態指示、人體感應、語音防誤、高壓帶電顯示等，特別添加了開關柜內部壓力監測當壓力超過預定值及時告警，柜內關鍵元器件老化程度預先感知告警如：避雷器、絕緣子、電纜絕緣程度。實時監測主要電氣接觸點實時溫度，實現超溫報警、溫度趨勢分析、溫度實時曲線。實時監測電纜絕緣水平、柜體局部放電異常、柜體壓力變化。實現立體化、全方位監測。
主要特點
安全可靠：電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量系統安全隔離。觸點溫度監測采用無線連接、大大提高了儀器的抗干擾能力。
監測參數多：可以監測常規的電流、電壓還可以堅持關鍵觸點溫度、柜體環境溫濕度、柜體關鍵元器件的絕緣漏電信號、有無局部放電等。
精度高：電量監測器件均采用A級器件精度高。非電量采用全數字化傳感器。
通訊方式多樣：通訊接口支持RS-232、485、工業以太網。物聯網模塊可以上傳至云計算。多種通訊方式可選。
大容量存儲：內置512M內存，以5分鐘為單位存儲數據，每通道可以連續存儲4個月的歷史數據。
1、 裝置采用全鋁合金機箱設計，外觀新穎。簡化了開關柜體的二次設計、讓開關柜柜體面板開孔簡約大方。
2、 功能實現了集成化
取代傳統單一的如智能操控、溫濕度控制器、無線測溫、微機消諧、避雷器計數器、裝置新增加了 電弧光保護功能 和斷路器分合閘電流監測、計數功能。
3、 智能化
采用全觸摸7寸彩屏設計人機界面友好，增加了GSM短信報警功能。實現無人值守。
4、 定制化系統監測方案
客戶提供系統圖及相關資料，我公司根據系統情況設計出不同模塊組合方案，為每一面柜體設計出方案圖供客戶選擇。實現系統的監測方案。
5、 遠程監控與無人值守
我司根據裝置收集的數據，開發了一套專家分析系統實現遠程分析與監控?？蛻艨梢赃h(yuǎn)程查看監測量、告警信息。系統實現信息的二次數字化分析對監測對象作出預判和趨勢分析。
界面說明：
l 1：裝置功能模塊查看快捷鍵。
l 2：主要參數顯示欄根據液晶屏所顯示的菜單項標號向下選擇相應的功能；所要調整的參數值減1。
l 3：各模塊當前狀態滾動顯示區域根據液晶屏所顯示的菜單項標號選擇相應的功能。
l 4：裝置設置主菜單。
l 5：斷路器實時狀態顯示。
l 復位：單片機重啟。
指示燈說明：
l 運行：裝置正常運行時，指示燈閃爍。指示正常工作。
l 通訊：裝置和上位機通訊是有數據發送接收時指示燈閃爍。
l 故障：裝置自檢或運行中出現故障點亮。

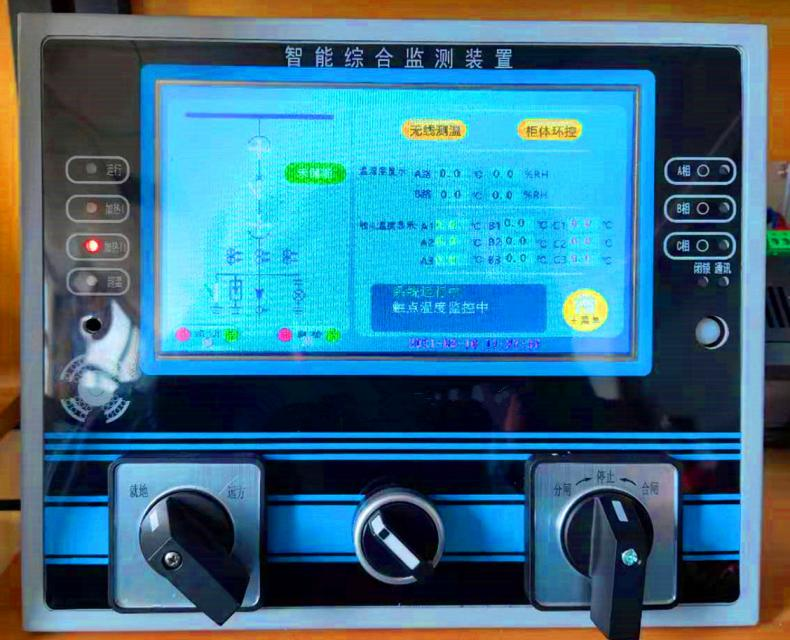

7、裝置實物圖
一、 操作說明
1. 裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。
裝置顯示面板采用7寸TFT觸摸屏顯示，點擊圖形聽到滴聲表示點擊響應。裝置初始密碼：1234 。備注：不建議客戶更改密碼，密碼只是防止誤操作的手段，更改密碼遺忘只能返廠刷機。

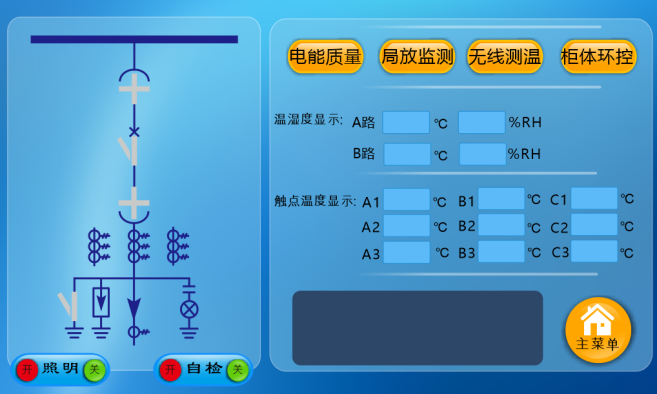

開機主界面如下：

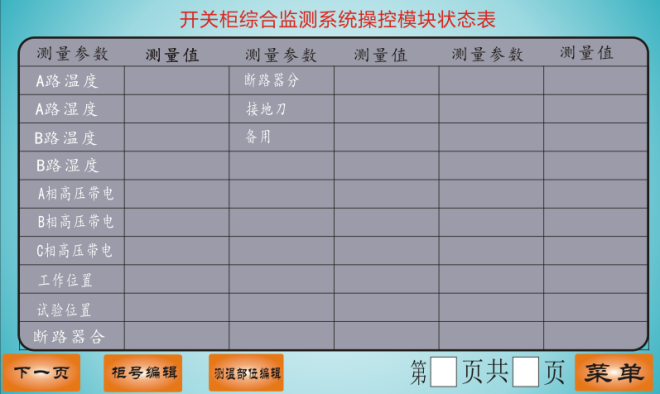

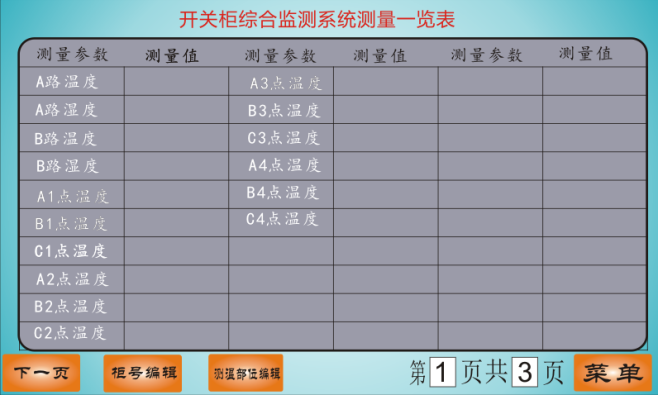

2.裝置操作框圖如下：
3.系統維護菜單操作框圖如下：
4.裝置告警處理：
裝置監測到系統故障告警或者單相接地動作時，客戶可先點擊確定按鈕，在查看系統采集數據、裝置運行參數。此時若故障仍然存在，裝置在返回主界面時將再次告警。客戶需要排除系統故障在按確定鍵查看。系統恢復故障出接地故障外，其余告警裝置可以自行返回主界面，記錄故障信息。接地故障必須客戶點擊確定鍵 才返回主界面。
四、裝置安裝尺寸圖

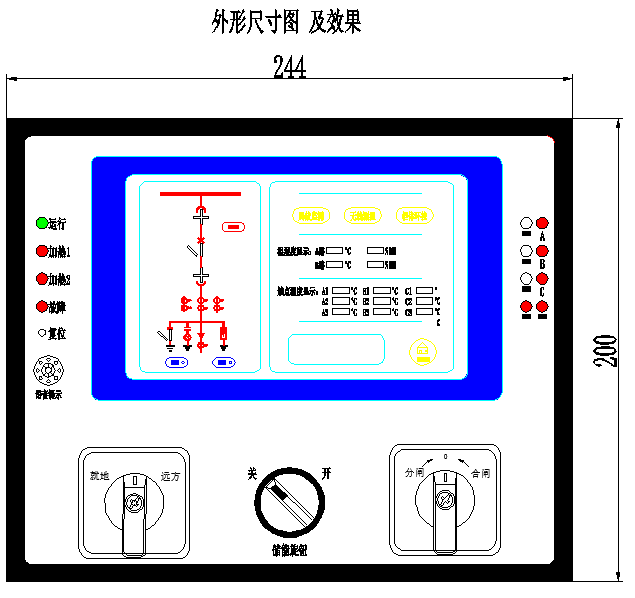

外形尺寸及挖孔尺寸圖

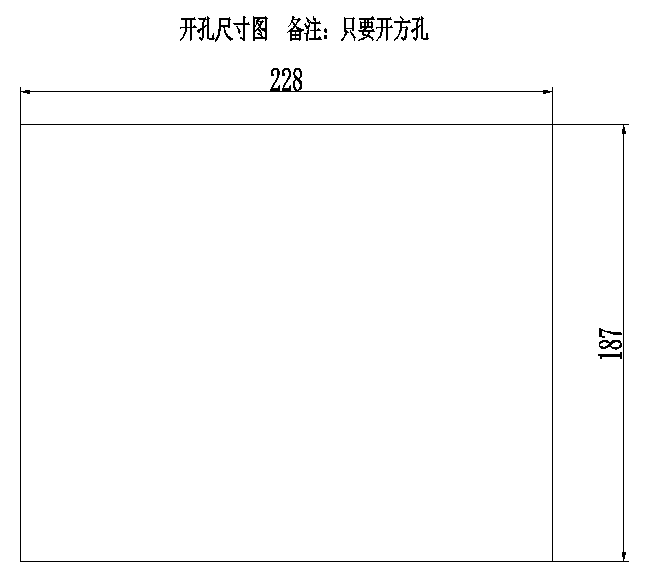

u 開孔圖如下，開孔尺寸為228*187。
u 機箱深度：100mm；
裝置端子示意圖（端子定義詳見產品技術手冊）
配套傳感器尺寸
1. 環境監測傳感器（導軌式安裝）
2. 觸點溫度監測傳感器（捆綁式安裝）

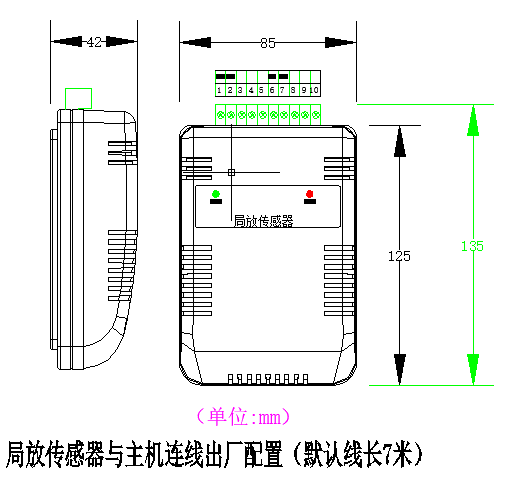

3. 局放傳感器
五、安裝、調試、維護
如用戶需要，本公司可負責現場安裝指導及調試服務，用戶提供必要的配合與協調；
用戶在遵守保管及使用規則的情況下，從安裝使用之日起12個月，或從發貨之日起16個
期限內，產品由于非人為原因而不能工作，廠家無償為用戶更換或維修。
訂貨須知
訂貨時需要提供產品準確型號或要實現的功能，必要時配文字說明，用戶有特殊要求應在貨時提出；需增加本裝置外的其他附件或備件，在訂貨時應注明其名稱及數量；
訂貨時請詳細寫明收貨單位、郵編、詳細地址。
