主要功能：
ST-HWG900保護裝置著重于配電系統的運行設備的保護、遙測、遙控等，提供完善的保護測控功能，兼顧不同地區、不同需求用戶要求，大化做到調試簡單、使用方便、維護工作量小等。按照使用場合分為線路保護、廠用變壓器保護、電動機保護三種。
保護功能： 保護裝置按照配電保護裝置要求配有完整的保護功能，般情況下不具有輸變電系統特有的保護功能，如同期重合閘，方向保護等。
測控功能： 提供測量級系統參數的測量功能，測量精度于同級別的測量?jī)x表，但不可作為計量用；本系統裝置主要采用兩表法，除提供基本測量參數如電流、電壓等，還提供 有功功率、無功功率、功率因數等參數的測量，在設置中修改了CT和PT變比后還可顯示次值，可取代數字式測量?jī)x表。
通訊： ST-HWG900裝置提供標準的RS485通訊接口和MODBus通訊協議，方便組網和進行信息傳輸。
遙信、遙測：可上送開關量狀態、保護功能壓板狀態、定值區號及事故告警類遙信。同時配置了開關的遙控分、合閘，保護功能軟壓板的投退，及保護定值的修改、定值區切換。
人機界面： ST-HWG900裝置采用液晶顯示器和簡化的操作按鍵作為人機對話手段，菜單內容采用中文形式。
線路保護測控裝置
三段式過流保護（可選閉鎖過流）
兩段式零序電流保護
過負荷保護
重合閘
加速保護
反時限過流保護
充電保護
低電壓保護
過電壓保護
低頻保護
PT斷線
I、U、P、Q、cosφ、Hz、8路開關量采集
|
序號 |
主要參數 |
功能 |
應用 |
|
1 |
輔助工作電源 |
電源 |
AC/DC85V～265V/50Hz |
|
輸入誤差 |
－20％～＋15％ |
||
|
功耗 |
正常運行≤5W；裝置動作≤10W |
||
|
2 |
電流輸入 |
額定值In |
5A/1A |
|
測量范圍 |
保護電流：0～20
測量電流：0～1.2 |
||
|
功耗 |
不大于0.5VA |
||
|
3 |
電壓輸入 |
額定值Un |
120V |
|
測量范圍 |
0～1.2 |
||
|
功耗 |
不大于0.5VA |
||
|
4 |
電參量誤差 |
電流 |
不大于0.5% |
|
電壓 |
不大于0.5% |
||
|
測量頻率 |
0.05Hz |
||
|
保護頻率 |
0.1Hz |
||
|
功率 |
1% |
||
|
5 |
保護功能時間誤差 |
定時限保護 |
不大于±50ms |
|
反時限保護 |
不大于±50ms或1% |
||
|
重合閘保護 |
不大于±60ms |
||
|
6 |
開關量輸入 |
通道數 |
8路 |
|
輸入方式 |
無源接點輸入 |
||
|
開關量電壓 |
光電隔離，隔離電壓2500V |
||
|
7 |
接點輸出 |
通道數 |
4路 |
|
工作電壓 |
AC250V/16A |
||
|
隔離方式 |
光電隔離，隔離電壓2500V |
||
|
8 |
通訊接口 |
通訊接口 |
標配1路RS485 |
|
隔離類型 |
光電隔離，帶防雷功能 |
||
|
波特率 |
1200bps～9600bps |
||
|
通訊規約 |
Modbus |
正常工作大氣參數：
序號
主要參數
應用
1
正常工作溫度
-10℃～+55℃
2
極限工作溫度
-25℃～+70℃
3
相對濕度
5％～95％
4
大氣壓力
60kPa～106kPa
5
防護等級
IP50

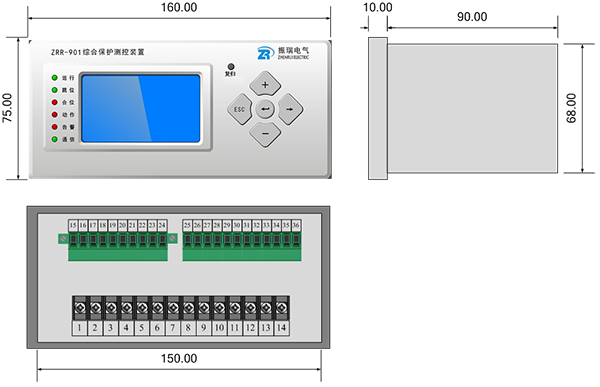

外形尺寸圖（單位：mm）
開孔安裝尺寸圖（單位：mm）
