概述：
當電網由于某種原因而出現電壓降低、電壓升高、頻率降低、頻率升高、頻率突變等故障出現時， 本裝置接收到此時的故障量并及時的發出跳閘命令，跳開并網點開關，使得該電站脫網。
主要功能配置如下：
過電壓元件
低電壓元件
頻率過高元件
頻率過低元件
逆功率元件
頻率突變元件
外部聯跳元件
三段式相間電流保護元件
方向閉鎖元件
諧波保護元件
額定參數：
1、裝置電源： DC220V或DC110V或AC220V
2、額定交流數據：
a) 相電壓 100/√3 V
b) 線路抽取電壓 100 V 或 100/√3V
c) 交流電流 5A或1A（訂貨注明）
d) 額定頻率 50Hz
3、功率消耗：
a) 直流回路 正常工作時：不大于10W
動作時： 不大于15W
b) 交流電壓回路 每相不大于0.5VA
c) 交流電流回路 額定電流為5A時：每相不大于1VA
額定電流為1A時：每相不大于0.5VA
4、狀態量電平： 220V或110V（訂貨注明）
主要技術性能
1、采樣回路精確工作范圍
電壓：0.5 V～120V
電流：0.08In－20In
2、接點容量
信號回路接點載流容量 400VA
信號回路接點斷弧容量 60VA
3、各類元件精度
電流元件： <3%
電壓元件： <3%
檢同期角度： <1
時間元件： 0s-1s時，誤差不超過25ms；
1s以上時，誤差不超過<±2.5％；
頻率偏差： <0.02Hz
滑差定值： <5%
4、整組動作時間(包括繼電器固有時間)
速動段的固有動作時間：1.2倍整定值時測量，不大于30ms
5、暫態超越 不大于5%

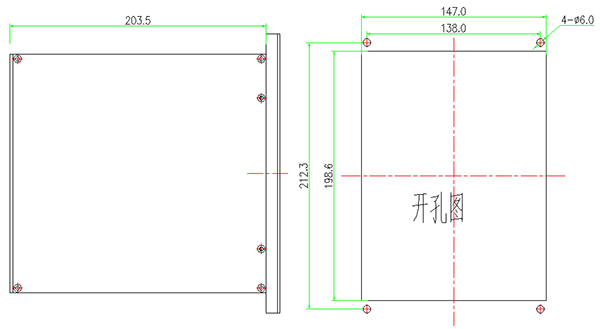

裝置開孔尺寸圖：
