概述：
在個大型的光伏發電系統中，需要數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率達到高。ST-HLX系列智能光伏匯流箱主要作用就是對光伏電池陣列的輸入進行級匯流，用于減少光電池陣列接入到逆變器的連線，化系統結構，提高可靠性和可維護性，ST-HLX系列智能光伏匯流箱在提供匯防雷流功能的同時，還可提供光電池電流測量、監測光電池陣列中電池板運行狀態、電池電壓、匯流總功率、支路功率、匯流箱防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出、帶有風速、溫度、輻照儀等傳感器接口的功能供客戶選擇，本裝置標配有RS485接口，可以把測量和采集到的電量數據和設備狀態上傳到監控系統。
執行標準
CNCACTS 0001–2011A 《匯流設備技術規范》
GB 50797-2012 《光伏發電站設計規范》
GB4208-2008 《外殼防護等級》
GB 7251.1-2013 《低壓成套開關設備和控制設備 第1部分總則》
產品特點
符合《CGC/GF 037：2014》光伏方陣匯流箱技術規范;
防護等級為IP65，滿足室內外安裝要求;
采用霍爾傳感器，隔離測量，大16路輸入;
采用光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇;
可選電壓測量功能,高測量電壓DC 1kV;
可選外部傳感器輸入接口，可監測輻照、溫度、風速等;
具有RS485通訊接口，使用ModBus-RTU通訊協議;
多種供電方式(DC24V、AC/DC220V、DC880V)可選擇，適用于家用屋頂太陽能或?qū)Ｗ⒐夥娬緫?
可根據客戶需求配用國內外知名品廠家的元件。

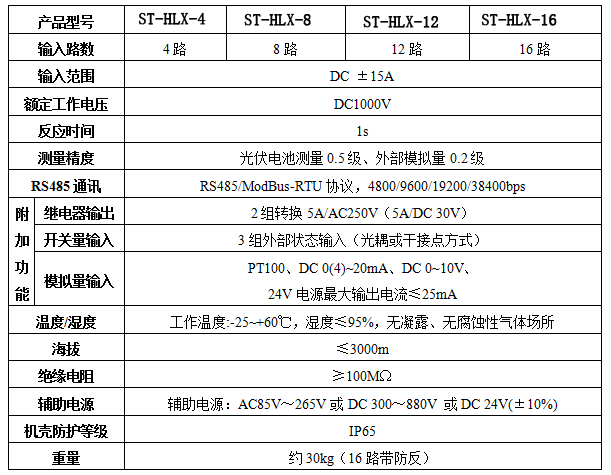

技術參數：
注：帶防反功能的匯流箱只能選擇“TR、T”穿孔式光伏匯流采集裝置
應用領域分析：
我司的光伏匯流箱具有多種供電方式(DC880V、AC/DC220V、DC24V)滿足不同應用場合的需求，如：大型光伏電站、分布式發電、家庭屋頂光伏發電、薄膜發電等。通過多匯一的方式，減少了系統連線，提高了系統的可靠性。在大型光伏電站中，匯流箱自帶的標準通訊接口可以通過后臺軟件系統連接，數據上傳后，專業維護人員可以實時觀察到各個匯流箱的運行狀態，如果發生故障，可快速定為故障點。
應用方案：
新疆某60MW光伏并網發電項目為國家光伏重點項目，整個項目設計原則為“集中安裝建設、方陣化設計、多支路上網”，其中為了簡化方陣連線，從現場施工成本考慮，配置16匯1出光伏匯流箱。根據《CNCACTS 0001–2011A(CGCGF 037 2014)匯流設備技術規范》中5.2.4.1的規定，所以匯流箱熔斷器選擇為8.2(電池板峰值電流)*1.5約為12A,匯流箱總電流為12*16為192A，所以使用200A的斷路器。因此，每個500kWp陣列配ST-HLX-16智能光伏匯流箱5臺，總計300臺。
