概述：
      對于不同電壓等級的電力系統，其中性點的接地方式是不同的，根據我國國情，我國6~66KV配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地，消除接地故障，提高供電質量，按照對過電壓保護設計規范新規程規定，電網電容電流超過10A時，均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小，其對附近的通信干擾小也是這種接地方式的個點。 以前我國電網普遍采用手動調匝式消弧線圈，由于不能實時監測電網的電容電流，其主要缺陷表現在以下兩個方面：
（1） 調節不方便，需要裝置退出運行才能進行調節。
（2） 判斷困難，無法對系統運行狀態做出準確判斷，因此很難保證失諧度和中性點位移電壓滿足要求。
      我公司所研制生產的ST-XHXQ全自動智能式線圈裝置，該成套裝置采用標準的工業級計算機系統，總線式結構，多層電路板設計，大屏幕觸摸液晶屏，全漢字顯示。具有運行穩定可靠、顯示直觀、操作方便，抗干擾能力強等特點，同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷，能夠進行完全調節。 本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站，適用電壓等級6～66KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的選配套產品。
產品特點：
      1、控制器采用工業級計算機平臺，雙CPU架構，多層電路板處理，運行穩定可靠。
      2、采用大屏幕觸摸液晶全中文顯示，參數顯示、設置及查詢方便直觀。
      3、調節準確、速度快，且調節范圍寬，可在0～100 precent額定電流全范圍調節。
      4、內嵌高壓接地選線模塊，采用殘流增量法及有功功率法等，使選線快速準確。
      5、設有RS232、RS485及IEC61850通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。
      6、可實現單相接地故障的聲光控報警功能。
      7、設有標準打印機，可實現數據打印，接地信息打印。
      8、具有控二功能，可實現臺控制器控制兩套消弧線圈成套裝置。

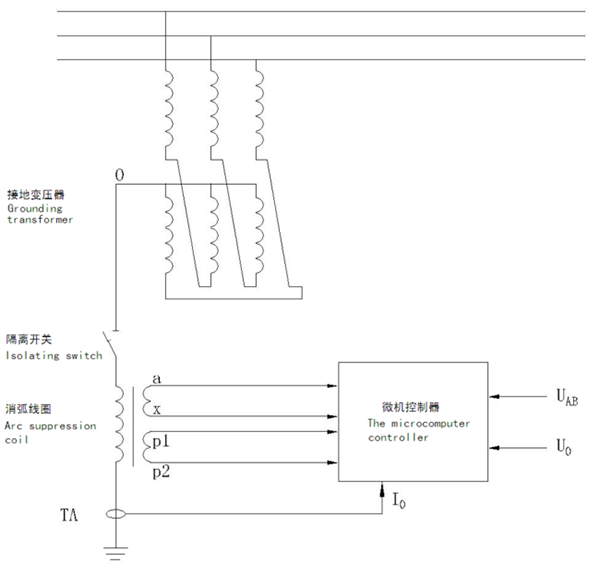

工作原理：
      全自動智能式消弧線圈在其交流工作線圈內布置了個鐵芯磁化段，通過改變鐵芯磁化段磁路上的直流助磁磁通大小來調節交流等值磁導，實現電感連續可調的目的。其直流勵磁繞組采取反串連接方式，使整個繞組上感應的工頻電壓相互抵消。通過對三相全控整流電路輸出電流的閉環調節，實現消弧線圈勵磁電流的控制。重要控制器經過對中性點位移電壓及消弧線圈電流的連續監測，實現電網正常運行狀態下的電容電流自動跟蹤檢測，故障運行狀態下的動態補償，故障消失后的自動恢復等。
      當電網正常運行時，消弧線圈微機控制器通過實時測量運算，計算出電網當前方式下的對地電容電流，根據預先設定的小殘流值或脫諧度，判斷消弧線圈所應輸出的電感電流的大小，在發生接地故障后，調節消弧線圈電抗值，輸出補償電流。
      故障點的殘流可以被限制在設定的范圍之內，以起到有效滅弧，保證供電系統的可靠。
性能特點:
      全自動智能式消弧線圈成套裝置的補償調節方式屬于隨調節，即在發生單相接地前，消弧線圈時時監測計算電網電流電流；當出現單相接地故障后，利用施加直流勵磁電流，改變鐵芯的磁阻，以毫秒級的速度調節電抗值，輸出補償電流。
      全自動智能式消弧線圈為全靜態結構，內部無任何運動部件，無觸點，調節范圍大，可靠性高，調節速度快(ms數量級)。
      全自動智能式消弧線圈采用避開諧振點的動態補償方法，無串聯諧振產生，即在電網正常運行時，不施加勵磁電流，將消弧線圈調諧到遠離諧振點的狀態，但實時檢測電網電容電流的大小，當電網發生單相接地后，瞬間調節消弧線圈達到佳補償狀態。
