概述：
我國3～35kV系統存在如下幾種過電壓：斷路器等設備的操作過電壓、單相接地時產生的金屬及弧光接地過電壓和雷擊時產生的大氣過電壓等。由于各種過電壓產生的條件及大小有很大差異，目前尚無針對這些過電壓的完整保護方案，經常會發生諸如電纜放炮、電動機等設備緣被擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因很多，除了與系統中裝設的過電壓保護類產品的性能有關外，系統本身的復雜性對過電壓也有著重要影響。對于不同的系統，使用過電壓保護產品時需要考慮系統輸電線路的類型、輸配電線路的網絡結構、負載的性質和系統的接地方式等等。針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護產品來完全抑制各種類型的系統過電壓，如MOA、組合式過電壓保護器、消弧線圈、各種原理的消弧裝置及PT消諧器等。盡管在這些系統中裝設各種過電壓保護產品，但因產品保護特性不能很好的匹配，而無法治好有效地抑制系統過電壓。
針對目前3～35kV電力系統過電壓防患未然的現狀，我公司研制生產了過電壓監控抑制柜（簡稱STXH-J），可彌補系統中各種過電壓保護產品的不足，有效提升了系統過電壓的保護水平。
適用范圍：
STXH-J適合用于發電、變電和用電企業的3～35kV電力系統，并可替代電壓互感器柜、專用避雷器柜等。
工作原理：
STXH-J裝置采用本公司研制的專用過電壓吸收器（STXH-J-G），不僅能夠抑制系統的尖峰過電壓，而且因為其采用低動態電阻氧化鋅閥片，因而STXH-J-G的殘壓值就大大降低了，能很好的消除系統過電壓的保護死區。加上其強悍的能容，能有效地鉗制系統過電壓并吸收系統過電壓發生時所產生的大量能量，具有很好的聚能、吸能的作用。所以STXH-J能與系統中的各種過電壓保護器及各種消弧裝置配合使用，彌補其他產品的不足，更加化和完善了對系統中各種過電壓裝置的保護特性，提升了系統過電壓的保護水平。
同時，STXH-J在電壓互感器的次接地點采用了瞬間虛擬接地技術，從根本上解決了系統單相接地故障消除后，在三相電壓恢復平衡時，系統對地電容電流將沖擊PT，可能會造成PT熔斷器熔斷甚至損壞PT的問題。
STXH-J正常運行時，柜內專用微機控制器實時不斷地檢測PT的電壓信號，旦系統發生PT斷線、過電壓、低電壓、失壓、諧振等故障時，專用微機控制器根據PT提供的電壓信號，利用DSP技術的快速準確的處理能力，對電壓波形進行實時采集，并準確判斷出系統的故障情況，顯示故障類別，發出報警信號，輸出相應的開關量接點信號。
STXH-J具有RS485或RS232接口，配有標準Modbus通信規約，可與用戶微機監控實現數據遠距離傳送。
產品特點：
本裝置可根據用戶系統需求，提供完全的過電壓保護方案（因此在產品設計時，用戶需提供詳細的系統結構和參數）；
可有效地消除系統過電壓保護死區；
具有強悍的能容，能有效的鉗制系統過電壓并吸收系統過電壓發生時產生的大量能量；
具有過電壓、低電壓、失壓、PT斷線等保護功能，性價比高；具有常規PT柜的全數功能，可直接取代PT柜。
采用瞬間虛擬接地技術，在系統單相接地故障消除后，可以有效的抑制通過PT的對地電容沖擊電流，保護PT和高壓熔斷器不被燒毀；
裝置適用范圍廣泛，并具有拓展功能，可選配小電流選線、PT切換等功能，投運、維護簡單、方便。
使用環境：
使用環境：-30℃~+60℃ 大氣壓力：80——110kPa
空氣相對濕度：90%（25℃）、50%(40℃) 海拔高度：≤2000m，特殊要求可達4000M
安裝地點應具有防御風、雨、沙和防塵設施。
使用地點不得有爆炸危險的介質，周圍介質不得含有腐蝕和破壞緣的導電介質或氣體，不允許環境充滿蒸氣及含有較嚴重霉菌存在。

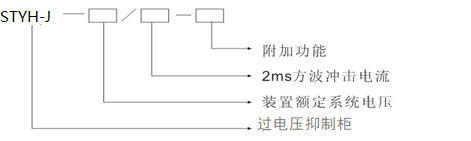

產品型號及技術參數：
額定電壓（kV）:3、6、10、13.8、20、24、35kV
額定頻率（Hz）:50
2ms方波沖擊電流（A）：1600、2400、3200（根據系統方案確定）
附加功能：X為小電流選線功能；P為PT切換功能
控制器參數：電源電壓：AC/DC 220V；DC110V
通訊接口：RS485與CAN接口
STXH-J柜一次原理圖：
固定式 手車式

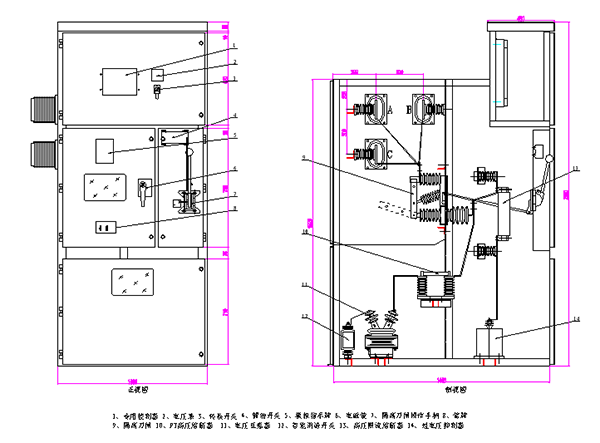

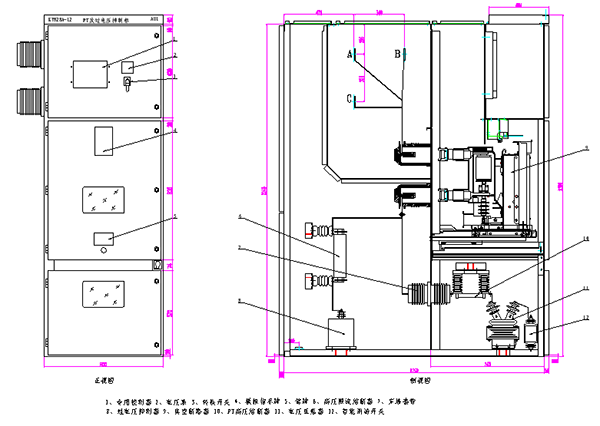

STXH-J柜外形結構示意圖及安裝尺寸：
手車式
固定式
包裝、運輸、儲存：
一般采用木箱包裝，柜體底部應固定在包裝箱底板上。斷路器手車（以及PT手車）應單獨包裝，嚴禁推入柜內一起包裝。只有在柜體安裝完畢后再推入。
不宜在三級以下公路上長距離運輸。
長期不用時，應儲存在干燥、通風的倉庫內。不宜長期在戶外存放。
安裝、調試、維護：
如用戶需要，本公司可負責現場指導安裝及調試服務，用戶提供必要的配合與協作。
用戶在遵守保管及使用規則的情況下，從投入運行之日起12個月內，或從發貨之日起18個月內（以先到期限為準），產品由于質量原因而發生損壞或不能正常工作，制造廠為用戶更換或維修。
本公司對公司的產品提供終身維護，對使用我公司產品的客戶長期按成本價優惠提供備品、備件。
訂貨須知：
用戶應提供相關的系統額定電壓，系統最大單相的接地電容電流，作為制造廠的設計依據。
柜體的尺寸，由我公司技術人員設計，經用戶簽字確認以后，方能最終確定。
用戶應明確裝置的功能（包括基本功能和可選功能），如有特殊要求在訂貨時提出。
需要其他額外附件或備件，應在訂貨時注明名稱、規格和數量。
