操作說明
設備在到達現場后,先進行控制器試驗,電源要求為直流220V±10%。在送電前需檢測電源的性是否正確。
2、2秒后顯示界面:
當裝置上電后,將輪流顯示兩段母線各頻率電壓。通過“↑↓”按鍵顯示當前時間。當系統出現接地故障、過壓故障、和電網諧振故障時,將會顯示報警,如下圖所示:
3、按下“確認”按鍵進入主菜單界面:
通過“↑↓”按鍵選擇操作項目,選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。主菜單共有6項。
4、故障記錄
通過“↑↓”按鍵查詢近10次故障的歷史記錄。按下“取消”返回主菜單界面,按下“-”鍵清除存儲器記錄。
5、時間設定
通過按“↑↓”按鍵選擇修改時間參數(選中項反色顯示),“+,-”按鍵來修改時間,“確認”按鍵保存新設置的時間,“取消”按鍵不保存新設置的時間并返回主菜單。
6、通訊設置
通過按“↑↓”按鍵選擇修改參數項(選中項反色顯示),“+,-”按鍵來修改對應的參數,“確認”按鍵保存新設置的參數,“取消”按鍵不保存新設置的站號并返回主菜單。
7、參數設置
參數設置界面共6項參數,如下圖:
“↑↓”按鍵選擇修改參數的項目,選中項目反色顯示,“+,-”按鍵設置參數數值,“確認”按鍵保存新設置的參數并返回主菜單,“取消”按鍵不保存新設置的參數并返回主菜單。
8、段位選擇
“ ↑↓”按鍵選擇修改參數的項目,選中項目反色顯示,“+,-”按鍵設置需呀啟動的測量段,“確認”按鍵保存新設置的參數并返回主菜單,“取消”按鍵不保存新設置的參數并返回主菜單。
9、出廠設置
按下“確認”恢復出廠參數設置。
使用環境
1、海拔高度:小于2000m,特殊情況下可達4000m;
2、工作環境溫度:-10℃- 60℃;
3、空氣相對濕度:90% (25℃)、50% (40℃)
4、使用地點不得有腐蝕性氣體、蒸汽、導電塵埃,不得有爆炸性氣體和破壞緣性氣體;
5、安裝地點具有防風、防雨和防塵設施。

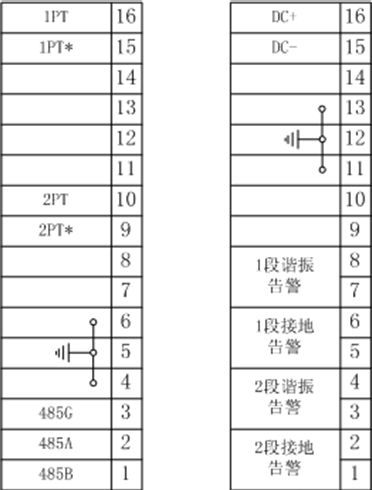

裝置端子接線圖:
1、端子A為裝置信號通訊:
A15~A16為第I段母線開口電壓輸入;
A9~A10 為第II段母線開口電壓輸入;
A4~A6為接地公共端;
A3為485通訊接口地;
A2為485通訊接口A;
A1為485通訊接口B;
2、端子B為裝置電源報警:
B15~B16提供電源輸入接口;
B11~B13為接地端;
B7~B8為第I段母線諧振報警端子,常開;
B5~B6為第I段母線接地報警端子,常開;
B3~B4為第II段母線故障報警端子,常開;
B1~B2為第II段母線接地報警端子,常開;

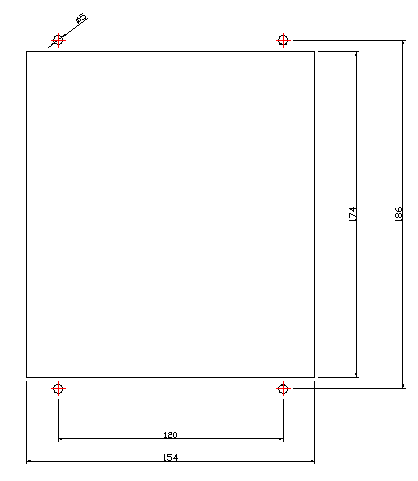

安裝尺寸
深度:115mm
通訊規約:
消諧MODBUS(RTU模式)通訊規約,采用RS-485, 波特率為9600BPS,1位起始位,8位數據位,無校驗,1位停止位,共10位。XHG出廠時站址和通訊波特率已設好了,站址為01。
CRC校驗權值為CRC-16=X16+X15+X5+1
1、主站詢問下行報文格式:
地址+功能碼+起始地址+字長度+16位CRC校驗碼
|
地址 |
功能碼 |
起始地址 |
數據字長度 |
CRC校驗碼 |
|||
|
ADD |
03H |
00H |
00H |
00H |
04H |
CRC高 |
CRC 低 |
2、從站應答上行報文格式:
地址+功能碼+字長度+數據長度+16位CRC校驗碼
|
地址 |
功能碼 |
字節長度 |
數據 |
CRC校驗碼 |
|
|
ADD |
03H |
08H |
8字節 |
CRC高 |
CRC 低 |
3、數據格式定義:
|
地址 |
狀態定義 |
備注 |
|
0000H |
第I段故障屬性 |
=00 00H (正常) ; =00 01H (諧振故障) =00 02H (接地故障);=00 04H (過壓故障); |
|
0001H |
第1段諧振屬性 |
=00 00H(正常) =00 01H(三分頻) =00 02H(二分頻) =00 04H(工頻) =00 08H(三倍頻) |
|
0002H |
第2段故障屬性 |
=00 00H (正常) ; =00 01H (諧振故障) =00 02H (接地故障);=00 04H (過壓故障); |
|
0003H |
第2段諧振屬性 |
=00 00H(正常) =00 01H(三分頻) =00 02H(二分頻) =00 04H(工頻) =00 08H(三倍頻) |
例:若設備地址為1
讀取狀態數據:
主站發送:01 03 00 00 00 04 44 09
其中 44 09為CRC校驗碼
設備回應:01 03 08 00 00 00 00 00 00 00 00 95 D7
其中95 D7為CRC校驗碼。
