產品概述：
STXH消弧消諧及PT柜柜(以下簡稱數碼消弧柜)適用于3~35kV三相非直接接地電力系統中，用來對各類過電壓的限制，能快速熄滅間歇性接地弧光，消除系統諧振，對因非直接接地而產生的各類過電壓，以及系統運行中產生的操作過電壓、大氣過電壓加以限制，并且能夠準確選出系統的接地故障線路，有效地提高了上述系統的運行可靠性及供電可靠性?？蓮V泛應用于我國的電廠電站、冶金化工、石油、煤礦、水泥等域。
適用范圍：
數碼消弧柜適用于3~35kV中壓電力系統。
數碼消弧柜適用于中性點不接地、中性點經消弧線圈接地的電力系統。
數碼消弧柜適用于電纜線路為主的電網、電纜與架空線路的混合電網以及架空線路為主的電網。
工作原理及基本功能：
當系統發生單相弧光接地故障時，數碼消弧柜能在30 ms內投入故障相的真空接觸器，故障相電壓降到零，故障點的電弧隨之熄滅，數碼消弧柜發出動作信號。若用于架空線路，可設定經4-5s真空接觸器自動斷開，如為瞬時性故障，則系統恢復正常運行;如為長久性故障，真空接觸器再次投入并不再斷開，起到長久限制過電壓的作用，當系統故障線路切除后，需人工通過復位按鈕或遠方控制使數碼消弧柜自動恢復正常狀態。
高壓限流熔斷器功能
由于各種原因造成的數碼消弧柜動作后通過數碼消弧柜兩相接地短路時，高壓限流熔斷器在1~2ms內將數碼消弧柜內的接地點快速切除，防止發生兩相短路的后果，不會影響系統正常運行。
金屬接地和PT斷線報警功能
當系統發生單相金屬性接地時,數碼消弧柜發生金屬性接地報警信號，并顯示故障相別。當電壓互感器熔斷器熔斷時，數碼消弧柜發出PT斷線報警信號，并顯示故障相別。
過電壓保護功能
當系統發生內部過電壓和大氣過電壓，由TBP將過電壓限制到設備緣允許的水平。系統發生單相弧光接地故障時，數碼消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的可靠水平。
PT柜功能
數碼消弧柜使用抗飽和的電壓互感器，可代替PT柜向儀表和綜保等提供二次電壓信號。
數據遠傳功能
數碼消弧柜配置了RS485接口，可以通過總線實現數據遠傳。
事故追憶功能
數碼消弧柜可以記錄20次故障事件發生的時間、裝置動作狀態和相關事故參數。
可選配功能：
數碼消弧柜還可以加裝次消諧、二次微機消諧裝置，以限制諧振過電壓。
數碼消弧柜可以加裝本公司專門設計的基于大增量法原理的小電流選線裝置，實現自動選線功能。
數碼消弧柜可以加裝開關狀態顯控裝置具有次模擬圖、帶電顯示、分合閘狀態指示、語音防誤提示、溫濕度控制、RS485通訊接口等多項功能。
產品點：
數碼消弧柜動作速度快，快速型可在30ms內動作，大大縮短單相接地電弧的持續時間。動作后可立即熄滅電弧.并能有效限制弧光接地過電壓。裝置允許電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的刀閘操作之后再處理故障線路。
1、若是弧光接地，本裝置可快速將故障相直接接地，各類相對地及相與相之間的過電壓均被限制到較低的電壓水平，原來由此引發的緣事故和避雷器爆炸事故將大為減少;
2、若是金屬性接地，則可大大降低接觸電壓和跨步電壓，有利于保障人身可靠；
3、當發生PT斷線故障時，裝置輸出接點信號，以便用戶對有可能因PT斷線導致誤動作的繼電保護進行閉鎖。
4、如果用于以架空線路為主的電網，則裝置動作5S后真空接觸器分閘，若是瞬時性故障，則系統恢復正常，若為長久故障則裝置再次動作后不再分閘。
5、裝置動作后，面板顯示故障類型(PT斷線，金屬接地或弧光接地)和相別，同時輸出無源開關量接點信號。
6、裝置配置RS485接口和標準規約，可通過RS485接口與微機監控系統實現數據遠傳。
7、由裝置的工作原理可知，其限制過電壓的機理與電網對地電容電流的無關，因而其保護性能不隨電網運行方式的改變而變化，大網小網均可使用；
8、裝置設備體積小，安裝、調試方便，既適用于變電站，同樣適用于發電廠的高壓廠用電系統；既適用于新建電站，也適用于老電站的改造。
使用條件：
1、環境溫度：-30℃~+70℃
2、大氣壓：80~11-kPa
3、空氣相對濕度：＜90%（25℃）、50%（40℃）
4、海拔高度：＜2000m，高原型可達4000m
5、安裝地點應具有防御風、雨、沙、塵設施
6、使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。

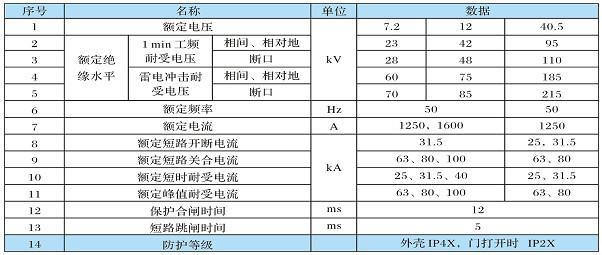

額定技術數據：
執行機構部分：
結構、外形、和安裝尺寸：
35KV柜體的參數尺寸：1818×2500×3000(mm)(寬×深×高)
6-10KV柜體的參考尺寸：1000×1500×2300(mm)(寬×深×高)或800×1500×2300(mm)(寬×深×高)，也可根據用戶要求，協商后特殊生產。
