產品概述：
ST-LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）次繞組Y△接線中性點與地之間的種非線性電阻消諧阻尼器件。消諧器采用電氣性能異、超細顆粒的SiC為基材，經大噸位的壓機壓制成高密度的長方形或圓餅狀的坯體，在還原氣氛下，經上千度的高溫燒結而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
用途及執行標準：
6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定、接地指示誤動作、PT高壓保險絲熔斷等異?，F(xiàn)象，嚴重時會導致PT燒毀，繼而引發其它事故。我公司次消諧器可以起到良好的限制電壓互感器鐵磁諧振的效果。
該產品完全符合現行電力部標準DL/T620-1997《交流電氣裝置的過電壓保護和緣配合》第4.1.5條中的規定。
產品點：
我公司新推出的ST-LXQ系列消諧裝置所有采用大容量單片非線性元件進行制造，消除了原多片并聯結構的消諧器中通流不均勻現象，性能更加穩定。PT高壓熔絲般為0.AAAAA，而燒斷時可能導致PT中性點不接地及其他事故。由于采用更秀材料及工藝生產，ST-LXQ系列消諧裝置通流能力高達500mA。
般消諧器在使用中如果有過電流流過，其產生的高壓直接加在PT中性點上，有可能燒壞弱緣PT的中性點緣。AHC-LXQ系列消諧器針對弱緣PT提供帶有D參數元件的消諧器(帶D型)，該元件可以有效限制消諧器兩端電壓，從而保護中性點緣。
ST-LXQ系列消諧器的體積進步縮小，尤其適合于PT柜及手車柜中安裝。整個次消諧器采用金屬材料直接連接，無瓷套，無炸裂危險。
針對部分電壓互感器安裝LXQ系列消諧器后開口三角出現較大諧波電壓，我公司提供HDXQ二次微機型消諧裝置。
使用條件：
1、適用于戶內及戶外；
2、環境溫度-40℃～+60℃；
3、系統頻率：50Hz，60Hz
4、海拔高度不大于3000m；
5、大氣中無嚴重污穢及浸蝕性介質的場所；
6、串接于交流6～35KV非有效接地系統PT次繞組中性點與地之間，在個系統中接有多臺電壓互感器時，應每臺互感器的三相高壓繞阻中性點裝臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。

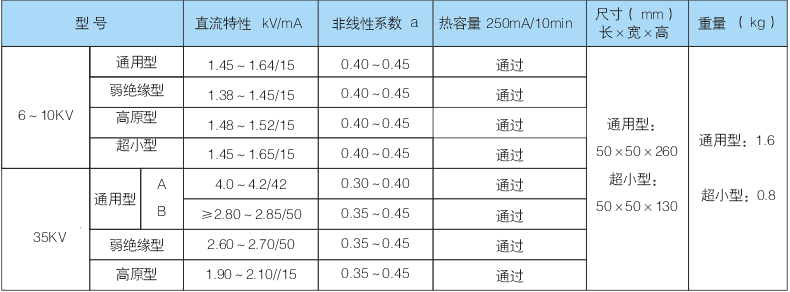

技術參數：

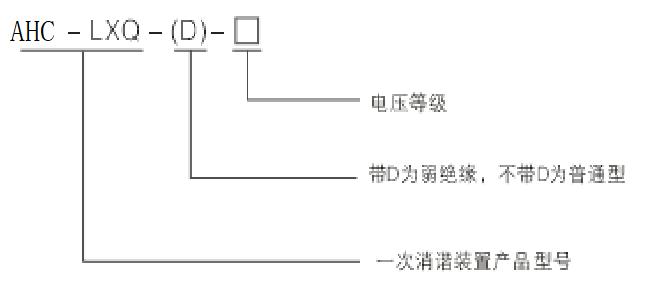

裝置的選型：

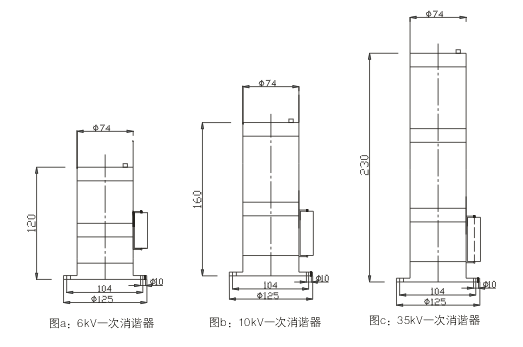

外形、和安裝尺寸：

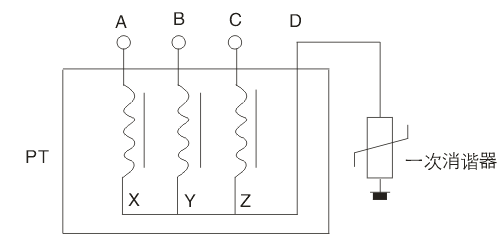

裝備原理圖：
安裝說明：
ST-LXQ系列消諧裝置的本體必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點?？梢灾苯庸潭ㄔ趬鹤儽倔w的螺桿上也在以固定在壓變附近支架上。
若安裝在壓變柜內，消諧裝置本體與周圍接地體的距離建議≥5cm。消諧裝置上端與壓變中性點采用絕緣導線連接(已隨消諧裝置中提供)。如果您需要更換導線，導線要有一定的機械強度，建議導線截面不小于25mm2。
消諧裝置不分正負極性。一般垂直安裝，也可以水平安裝。在戶外時，裝在壓變的就近邊上，消諧裝置雖有防雨功能，不宜直接經受日曬雨淋?？梢灾苯庸潭ㄔ趬鹤儽倔w的螺桿上也在以固定在壓變附近支架上。
現場測量可用1000V搖表測消諧器的絕緣電阻電阻，一般約為0.5MΩ,即可安裝。
